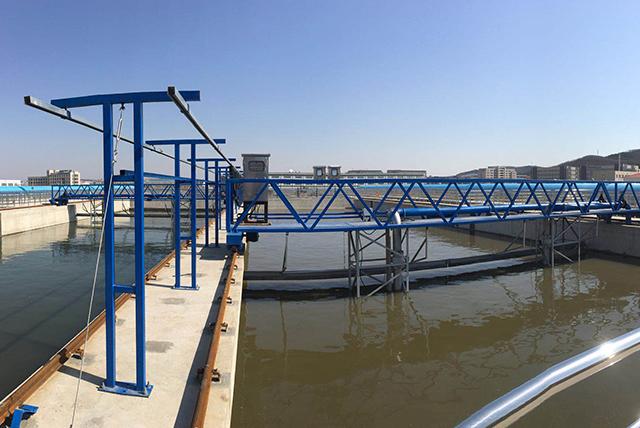

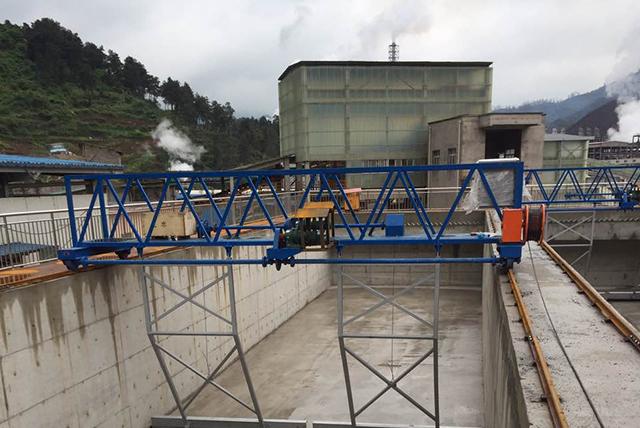

1、設備名稱：TGN型行車抬耙式刮泥機

　　2、型號：TGN-10

　　3、主要技術參數

　　4、用途

　　TGN型行車式抬耙刮泥機適用于污水處理廠平流式沉淀池，將沉降在池底的沉泥刮集至集泥槽。

　　5、特點

　　TGN型行車式抬耙刮泥機根據集泥槽、集楂槽設置在沉淀池的同一端或分設兩端，刮泥機的工作過程分別如下：

　　5.1 兩槽分設兩端：刮泥耙下降、撇渣板上提，刮泥機由出水端始點向泥槽端行駛，將沉泥刮集輸送直至終點，刮泥耙上提而撇渣板下降，刮泥機換向行駛將浮渣撇向浮楂槽，抵達始端后停機或進行另一循環。

　　6、構造及工作原理

　　TGN型行車式抬耙刮泥機由行車、刮泥耙、撇渣板、主梁、端梁及驅動裝置、控制柜。

　　6.1 TGN型行車式抬耙刮泥機的走道橋為碳鋼制成，橫置于沉淀池上，走道橋有不少于1000mm寬的走道，三面設有扶手攔桿，一面設爬梯。

　　6.2 TGN型行車式抬耙刮泥機在池頂面的二條鋼軌上行走，設有驅動裝置，所有的滾輪、支持軸壽命不少于10年。

　　6.3 TGN型行車式抬耙刮泥機的主梁由兩端梁上的驅動裝置帶動，沿鋪設在池頂上的軌道行駛，隨主梁一同運動的刮泥板將沉積在池底的沉泥刮至池內集泥槽。

　　7、電氣控制系統

　　在每一座橋上設有一個就地控制箱，整個橋及附帶設備的動作都由該控制箱控制。TGN型行車式抬耙刮砂機定時啟動，終點位置由限位開關確定，在終點位置停止時間可以調節。

　　現場控制箱具有就地操作和中控室遠程控制?？刂泼姘迳显O有電流表和電壓表，設有起動、停機按鈕，運行、停機事故信號燈，就地-0-控制箱自動操作-遠程控制選擇開關及整個功能控制系統的急停按鈕。在電控箱內設有電動機保護器、起動器及輔助繼電器、PLC控制的輸入接口、輸出給PLC的運行、自動、事故狀態信號的接口。電控箱內設有電纜通道及接線端子。

　　8、主要部件材質

　　9、供貨范圍

　　工作橋、驅動裝置、輕軌、吊架、刮泥板、管架、刮泥裝置、電控箱及連接附件等。

　　10、安裝示意圖
