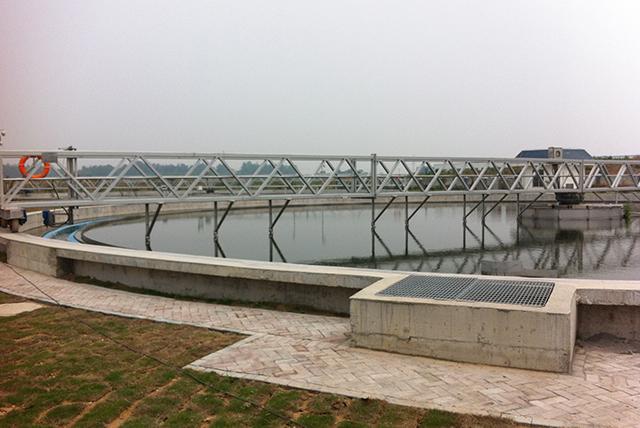

1、 設備名稱：全橋式周邊傳動刮泥機

　　2、 用途：用于污水處理廠圓形沉淀池，將沉降在池底上的污泥刮集至池的集泥坑并將池面浮渣撇向集渣斗，以便進一步處理。

　　3、 主要技術參數

　　4、 構造及工作過程

　　刮泥機由橋架、驅動裝置、中心軸承、撇渣裝置、刮泥板、檔渣板、出水堰板、穩流筒、電控箱等組成。

　　橋體：橋?qū)?.0米,材質為碳鋼,橋體荷載包括250kg/m3走道負荷,最大撓度不大于跨度的1/400;工作橋上方設置欄桿和走道板。

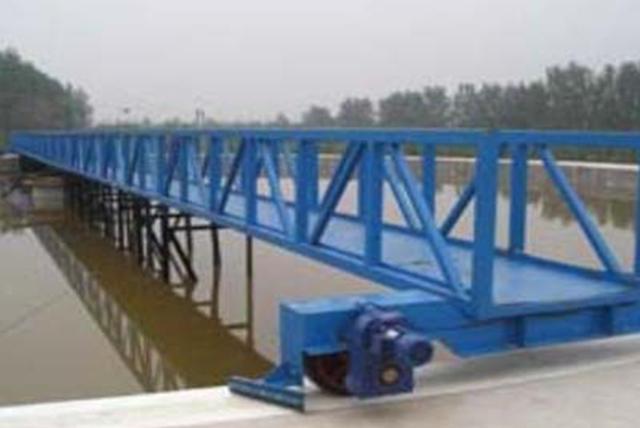

　　驅動裝置：周邊驅動，由減速電機直接帶動行走輪，帶可以預調的轉矩限制裝置，以防止超負荷情況下?lián)p壞整個機械;驅動裝置設置過載保護裝置，電機為防風雨型，確保刮泥機全天候安全可靠地運行。行走輪采用優質尼龍輪，耐磨性能好，不易老化。端梁上設軌道清掃裝置。

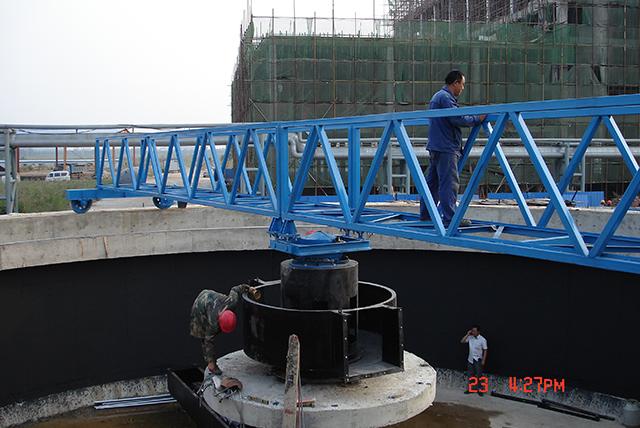

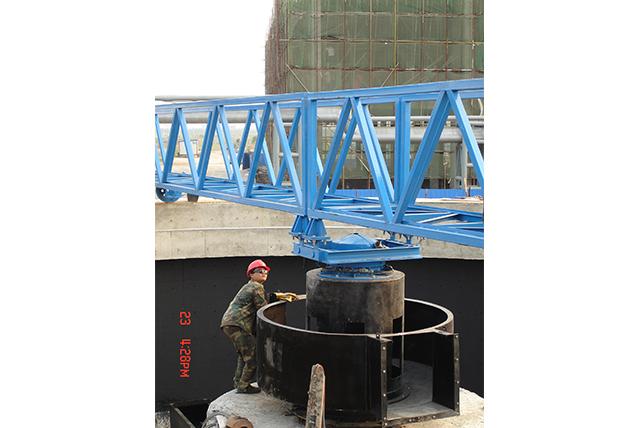

　　中心支座及集電裝置：中心支座包括回轉盤和帶錨銷的垂直軸，支撐橋架并使之轉動?；剞D(zhuǎn)盤和錨銷具有足夠的強度，能抗傾覆。電力供應通過池底電纜從池邊穿至池中心筒處至集電裝置，并沿橋到端部驅動電機上?；h(huán)安裝在水平位置、電刷寬度在滑環的寬度范圍內，兩組刷握對稱安裝，刷握線沿走道中心線布置，刷握間及集電環間的絕緣材料抗漏電能力強。

　　排泥裝置：

　　穩流筒采用鋼板制作而成，在其上部筒端和下部筒端周圍方向用圓弧鋼板加固。電控箱設有PLC控制接口，并配有電器過力矩保護裝置。當有較大阻力或發生故障時，會及時發出報警和自行立行停機。

　　工作原理：在驅動裝置的推動下，主梁繞池中心軸旋轉，安裝在主梁上的一組刮泥板在隨主梁旋轉的過程中，逐漸將沉降在池底上的污泥刮向池中心集泥坑。

　　產品特點

　　1)刮泥機運轉靈活、無卡阻和松動現象，運行噪聲小，電控設備動作準確、可靠。

　　2)刮泥機平均無故工作時間最多為24小時，使用壽命不少于20年。

　　2)可配套新型的傳動裝置，裝置中的關鍵部件—減速器采用先進的軸裝式，不用聯軸器，安裝中方便、結構緊湊、效率高、重量輕。

　　3)根據特定的要求配備過扭保護機構，可顯示運行扭矩值，當扭矩達到設定值時自動報警停機，安全可靠。

　　5、 主要零件材質

　　7、供貨范圍：

　　裝配完整的全橋式周邊傳動刮泥機(橋架、驅動裝置、中心軸承、撇渣裝置、刮泥板、檔渣板、出水堰板、穩流筒、電控箱等)。

　　8、安裝示意圖
