一、主要技術參數

　　二、主要結構及工作原理

　　堰門主要由電動驅動裝置、連接桿、圓錐齒輪減速器、機座、螺桿、堰門本體(護罩等部件組成。

　　電動堰門≥1800時采用雙吊點垂直升降。

　　1、主要結構

　　(1) 門框由優質不銹鋼板焊接而成，門框兩側自帶導槽，加工之后作門體升降的滑軌。

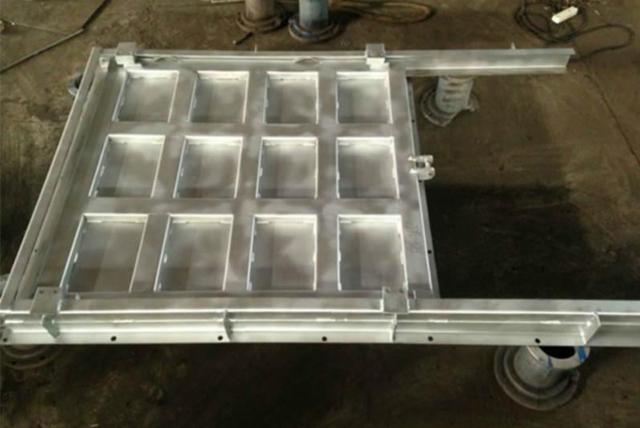

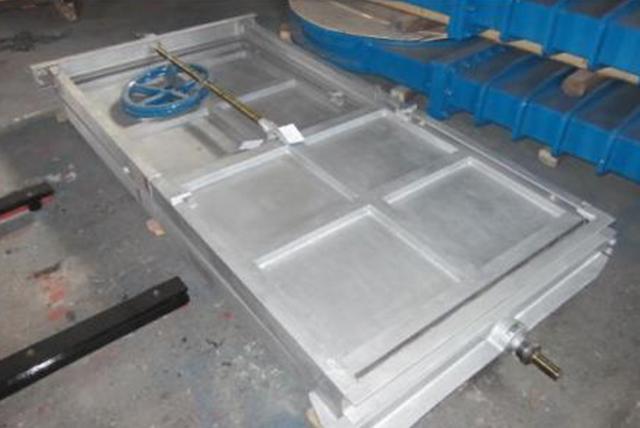

　　門體為優質不銹鋼鋼板焊接方形平板，并在迎水面自帶“#”字形的加強筋，加強筋的間距為250-350mm之間。門體平面精加工。門體兩側與門框側槽配合，形成上下滑軌。堰板具有足夠的強度以承受水壓力，門板升降靈活。

　　(2) 密封座采用橡膠制造，所有安裝用的緊固體均為不銹鋼0Cr19Ni9(304)。

　　(3)楔塊：為達到堰門的止水效果，堰門兩側設置楔塊，楔塊用鑄鐵制成。

　?、嚷輻U設計滿足堰門升降的需要，具備足夠的強度和穩定性，無彎曲和變形。絲桿由不銹鋼420圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，堰門處于關閉位置時，螺紋超出啟閉機50mm。

　　(5)雙吊點電動驅動裝置通過傳動軸與兩端的圓錐齒輪減速箱(位于啟閉機座上)聯結，由圓錐齒輪減速箱同步驅動二螺桿帶動堰門升降。

　　2、工作原理

　　堰門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動堰門上下運行，從而達到調節或疏通水流作用。

　　三、主要零部件材質

　　·門板：304不銹鋼

　　·門框：304不銹鋼

　　·絲桿：420不銹鋼

　　·啟閉機機座：HT200鑄鐵

　　·緊固件：0Cr19Ni9(304)不銹鋼

　　四、手電兩用啟閉機技術說明

　　啟閉機主要由電動頭、機座、護罩等部件組成。

　　手電兩用啟閉機采用多轉式閥門專用電動裝置，配以啟閉螺母、承重軸承、支座、護罩而成。

　　電動裝置為全封閉結構，適用于戶外工作，采用蝸輪蝸桿傳動。內設行程限位和扭矩保護裝置，行程限位裝置由一組計數齒輪和硬觸點限位開關構成，當閘門開或關到位時，計數齒輪帶動行程限位桿，使硬觸點限位開關工作，自動停止閘門開、關動作，當由于某種原因行程限位開關未動作引起扭矩增大時，扭矩保護開關動作，保護啟閉裝置不受意外損傷。電動裝置上另設指針式開度指示器、加熱電阻。指針式開度指示器與計數齒輪相連，能夠直觀地反映出閘門所處開度位置，加熱電阻在啟閉機工作時自動接通，用以去除電動裝置內的濕氣，確保內部干燥，保證各電器元件的工作可靠性。

　　啟閉螺母內部加工成梯形螺紋，精度等級為7H，表面粗糙度小于6.3微米，與閘門啟閉桿組成一對螺旋付。啟閉螺母與電動裝置輸出端采用牙嵌式連接器，牙嵌式連接器的卡爪間留有間隙，使閘門開閉時的瞬間產生捶擊作用，達到捶擊啟動的目的，增大閘門啟閉時的予起力。

　　鑄鐵支座呈封閉式柱狀結構，用以承受啟閉閘門時的重力或支反力，內裝承重軸承，外型精美。

　　五、設備設計、制造、檢驗所遵循的標準目錄

　　該產品在設計、制造、檢驗、包裝運輸及安裝過程中所遵循的通用標準均為國標(GB)或部標(JB)這些通用標準目錄省略，只提供專用標準目錄如下：

    CJ/T3029-94             可調式堰門

    CJ/T3006-92             供水排水用鑄鐵閘門

    JB2932-86               水處理設備制造技術條件

    JB/ZQ4000.2-86          切削加工件通用技術條件

    JB/ZQ4000.3-86          焊接件通用技術條件

    JB/ZQ4000.5-86          鑄件通用技術條件

    JB/ZQ4000.7-86          鍛件通用技術條件

    JB/T5000.5-98           有色金屬鑄件通用技術條件

    JB/ZQ4000.9-86          裝配技術條件

    JB/ZQ4000.10-86         涂裝通用技術條件

    JB/ZQ4286-86           包裝技術通用技術條件

    GB1176                 鑄造銅合金技術條件

    GB1220                 不銹鋼棒

    GB6414                 鑄件尺寸公差

    GB9439                 灰鑄鐵件

    GB8923-85              涂裝前鋼材表面銹蝕和除銹等級

    GB4879-99              防銹包裝

    YJ010                  拋丸噴砂技術條件及檢驗方法

    JB/ZQ4000.1-86          產品檢驗通用技術要求

　　適用于本產品的“產品出廠前的檢驗規則和方法”

　　適用于本產品的“產品安裝手冊”及“產品安裝檢驗規則和方法”

　　適用于本產品的“產品型式試驗規則”“產品的試驗方法”

　　六、設備的可靠性及耐久性

　　1、設備無故障運行時間不少于20000小時。

　　2、整機使用壽命在24年以上。

　　七、設備的防腐

　　1、堰門能適合在污水環境下抗腐蝕氣體中使用，除不銹鋼以外均應按一般技術條款進行處理。

　　2、鑄件表面除銹達Sa2.5級標準，涂底漆、中間漆、面漆。

　　3、不銹鋼零件加工完后對其進行表面酸洗處理。

　　4、包裝前對機加工面按GB4879標準要求做好防腐處理。

　　5、運輸、安裝過程中涂層破損，嚴格按涂裝工藝進行修復，其質量水平不低于原涂層的質量水平。

　　八、安裝和檢驗

　　1)參考標準

　　CJ/T3029-94 可調式堰門

　　GB50231-2009 機械設備安裝工程施工及驗收通用規范

　　GB50334-2002 城市污水處理廠工程質量驗收規范

　　制造廠 堰門安裝技術手冊

　　2) 現場條件

　　a.遵照招標圖及對應土建工程的預留孔，進行上述不銹鋼堰門裝置的安裝。

　　b.在機械設備安裝前，應對建成構筑物的相關土建尺寸，進行核對，并提出詳細記錄。

　　c.堰門裝置位于正向受壓位置安裝，除非另有說明。

　　3) 設備結構要素

　　a. 堰門采用墻式升桿啟閉的型式，分為閘(堰)門、傳動螺桿、軸導支架、電(手)動啟閉裝置等若干部件，在現場聯接組裝。

　　b. 各部件之間的配合關系和安裝順序應按制造廠安裝手冊為準。

　　c. 在安裝前，制造廠為防止部件損壞而包裝的防護粘貼，不得提前撕離。

　　4) 與土建工程分界面

　　a. 堰門在土建構筑物上的預留孔，預埋鋼板均屬土建工程。

　　b. 設備固定用焊接螺栓或預埋螺栓均為承包商的隨機附件。

　　c. 二次灌漿，屬本設備安裝工程的范圍。

　　5) 現場檢驗和調試

　　a. 堰門安裝后，應對電動啟閉機內的潤滑油脂進行檢查和加注。

　　b. 在無水條件下，至少作門板啟閉3次試驗，操作應靈活輕便，螺桿副的旋合平穩，門板無卡位、突跳現象，限位正確，啟閉機的過載保護機構應動作靈敏可靠。

　　c.進行現場泄漏試驗，堰門全閉時堰板的泄漏量不大于1.25l/min.m(密封長度)。

　　九、供貨范圍

　　·包括門體、門框

　　·絲桿組合

　　·手電兩用啟閉機/手動用啟閉機

　　十、安裝示意圖
